Вентилятор ВДН-12,5
ООО «Регионэлектросбыт» осуществляет поставку центробежных дутьевых вентиляторов ВДН-12,5 и других популярных моделей по ценам производителя. Вся продукция есть в наличии на складе, поэтому мы можем гарантировать доставку в сжатые сроки!
Цены на вентиляторы ВДН-12,5
Модель | Характеристики эл. двигателя | Цена, рублей | |
---|---|---|---|
Мощность, кВт | Частота вращения, обор./мин | ||
ВДН-12,5м | 30кВт | 1000 | договорная |
ВДН-12,5 | 90кВт | 1500 | договорная |
Технические характеристики вентиляторов ВДН-12,5
Модель вентилятора | Параметры в рабочей зоне | Характеристики эл. двигателя | Масса, кг | |||||
---|---|---|---|---|---|---|---|---|
Полное давление, Па | Произв-ть 10³ х м³/час | Модель | Частота вращения, оборот./мин | Мощность, кВт | Исполнение | |||
1 | 2 | 3 | ||||||
ВДН-12,5 | 2350 | 26600 | 5А200L6 | 1000 | 30 | 1130 | 1515 | 1460 |
5300 | 39900 | 5АМ250М4 | 1500 | 90 | 1390 | 1770 | 1750 |

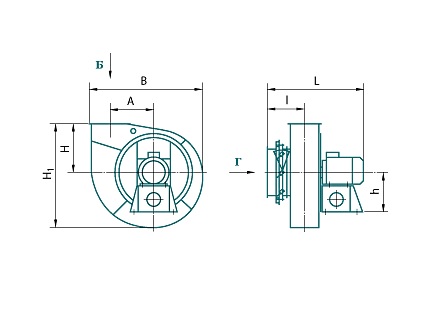

Габаритно-присоединительные размеры вентилятора ВДН-12,5
Модель вентилятора | Размер, мм. | Масса, кг | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
h | H | C2 | B | a2 | L | A | D | t1 | a1 | |||
ВДН-12,5 | 732 | 700 | 565 | 2050 | 470 | 1751 | 813 | 830 | 75 | 625 | 1930 | |
Модель вентилятора | Размер, мм. | |||||||||||
H1 | A1 | A2 | I | t2 | C | C1 | D1 | N | n | n1 | n2 | |
ВДН-12,5 | 1885 | 675 | 520 | 562 | 70 | 366 | 760 | 875 | 16 | 34 | 9 | 8 |
Аэродинамические характеристики ВДН-12,5

Вентилятор ВДН-12,5 — высокопроизводительное тягодутьевое устройство, которое может перемещать до 40 тыс м3 воздуха за час работы. Обладая единым рабочим колесом диаметром 125 см, устройство может комплектоваться электродвигателем мощностью 30 или 90 кВт, что значительно влияет на его итоговую производительность.
Применение вентилятора ВДН-12,5
Агрегат предназначен для использования в составе следующих технологических систем:
- В промышленных котельнях на твёрдом, жидком и газообразном топливе в качестве нагнетателя воздушной смеси в камеру горения котла — использование такого вентилятора гарантирует высокие теплотворные характеристики всей системы и её максимально достижимый КПД;
- В системах кондиционирования и вентиляции воздуха — в таком случае необходимы точные расчёты касательно того, что вентилятор ВДН-12.5 не станет звеном системы с избыточной производительностью, поскольку его энергопотребление из-за мощных электродвигателей находится на высоком уровне;
- В любых воздуховодах для решения производственных задач, при этом нужно помнить, что температура перекачиваемой среды должна находится в пределе от -30оС до +80оС, а её показатели запылённости не должны превышать 2 г/м3.
Особенности и характеристики ВДН-12.5
Вентилятор ВДН-12,5 — габаритный и дорогостоящий агрегат, что обуславливает необходимость осведомлённости о следующих его характеристиках:
- Широкая вариативность модификаций — при необходимости можно заказать вентилятор ВДН-12,5 с рабочим корпусом из высококачественной легированной стали или же устройство с правым или левым направлением движения рабочих лопастей, если смотреть со стороны двигателя;
- Благодаря одностороннему направлению движения воздуха в агрегате, его можно подключать в систему параллельно с другими тягодутьевыми устройствами для обеспечения максимальной производительности перекачивания или решения других производственных целей;
- Возможность подключения рабочего колеса напрямую к валу электродвигателя или использования для этой цели подшипникового узла, который увеличивает габариты устройства при его окончательном монтаже;
- Во время установки угол рабочего корпуса по отношению к электродвигателю может варьироваться в диапазоне от 0° до 270° с шагом делений в 15°, благодаря чему можно установить агрегат в труднодоступных местах, где важен каждый м2 свободной площади.
