Вентиляторы ВДН

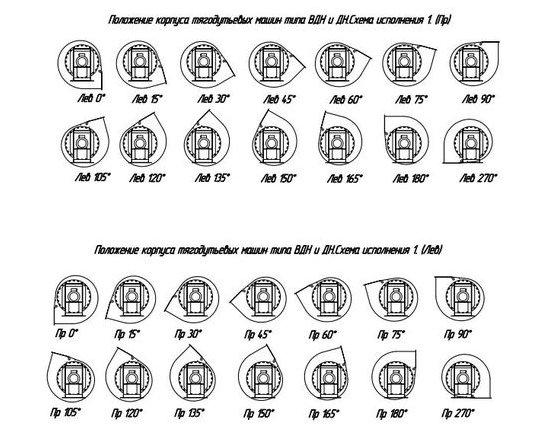

Габаритно-присоединительные размеры Технические характеристики

№ маш	A, мм	A1, мм	A2, мм	C, мм	C1, мм	C2, мм	D, мм	D1, мм	L, мм	H, мм	B, мм	a1, мм	a2, мм
6,3	410	366	285	236	610	330	418	460	945	922	1061	315	240
8	520	450	354	299	610	330	530	570	1220	1168	1333	400	300
9	585	500	388	318	610	330	530	570	1258	1318	1485	450	338
10	620	572	438	336	610	330	667	702	1360	1483	1616	512	375
11,2	694	710	475	367	760	565	667	702	1570	1686	1869	630	430
12,5	816	675	520	333	760	565	836	870	1780	1876	2068	625	470
13	816	675	630	368	760	565	836	870	2057	1876	2068	625	580

№ маш	d, мм	d1, мм	h, мм	h1, мм	n, шт.	n1, шт.	n3, шт.	n4, шт.	t1, шт.	t2, шт.	l, мм
6,3	12	15	532	413	12	12	3	3	122	95	328
8	14	15	582	523	12	16	5	3	90	118	510
9	14	15	582	593	12	18	5	4	100	97	529
10	14	15	600	700	12	28	9	5	64	88	548
11,2	14	15	700	784	12	34	10	7	71	68	575
12,5	14	15	730	867	16	20	5	5	135	104	698
13	14	15	760	867	16	38	9	10	75	63	750

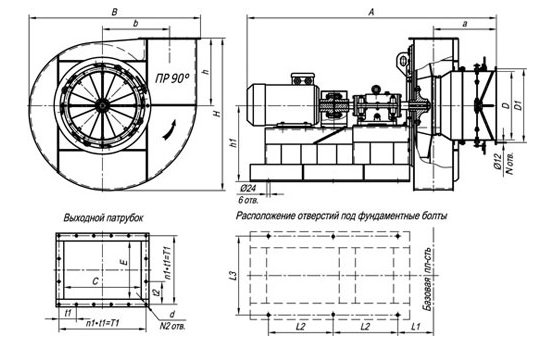

Габаритные и присоединительные размеры тягодутьевых машин типа ВДН и ДН №6,3-13 исп-3

№ маш	Amax	a	B	b	D	D1	d	H	h	h1	C
6,3	1551	330	1057	409,5	418	460	12	926	413	532	315
8	1930	487	1329	520	530	570	12	1172	523	580	400
9	2099	508	1490	585	530	570	14	1322	593	580	450
10	2175	555	1650	650	660	702	14	1473	663	600	500
11,2	2554	577	1843	728	660	702	14	1655	748	700	560
12,5	2825	671	2051	812,5	830	875	14	1849	838	730	625
13	3072	717	2051	812,5	830	875	14	1849	838	760	625

№ машины	E	L1	L2	L3	t1	t2	T1	T2	N	N2	n1	n2
6,3	236	236	460	610	122	95	366	285	8	12	3	3
8	300	277	500	610	90	118	450	354	12	12	5	3
9	338	296	530	610	100	97	500	388	12	18	5	4
10	375	315	550	610	92	85	552	425	12	22	6	5
11,2	420	343	800	760	121	118	605	472	12	18	5	4
12,5	470	368	800	760	135	104	675	520	16	20	5	5
13	580	368	800	760	75	63	675	630	16	38	9	10

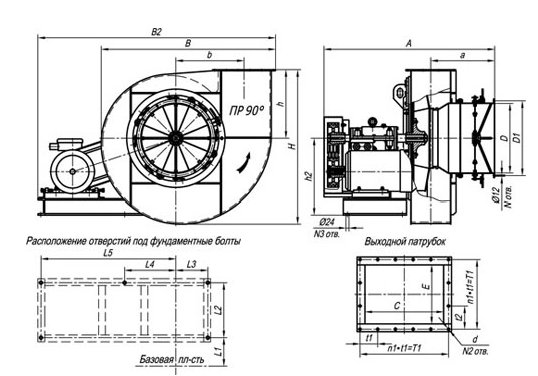

Габаритные и присоединительные размеры тягодутьевых машин типа ВДН и ДН №6,3-13 исп-5

№ маш	А	a	B	B2	b	D	D1	d	H	h	h1	C	E
6,3	1100	330	1057	1468	409.5	418	460	12	926	413	532	315	236
8	1305	487	1329	1812	520	530	570	12	1172	523	580	400	300
9	1465	508	1490	1902	585	530	570	14	1322	593	580	450	338
10	1530	555	1650	2139	650	660	702	14	1473	663	600	500	375
11,2	1815	577	1843	2728	728	660	702	14	1655	748	700	560	420
12,5	1930	671	2051	2845	812.5	830	875	14	1849	838	730	625	470
13	2030	717	2051	2845	812.5	830	875	14	1849	838	760	625	580

№ машины	L1	L2	L3	L4	L5	t1	t2	T1	T2	N	N2	N3	n1	n2
6,3	184	450	235	-	1075	122	95	366	385	8	12	4	3	3
8	215	420	245	-	1275	90	118	450	354	12	12	4	5	3
9	296	450	245	393	1275	100	97	500	388	12	18	5	5	4
10	315	450	245	450	1422	92	85	552	425	12	22	5	6	5
11,2	300	650	370	620	990	121	118	605	472	12	18	5	5	4
12,5	326	650	370	620	990	135	104	675	520	16	20	5	5	5
13	381	650	370	620	990	75	63	675	630	16	38	5	9	10

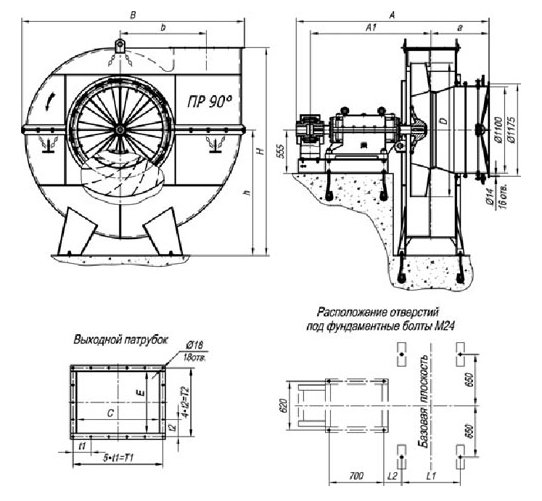

Габаритные и присоединительные размеры тягодутьевых машин типа ВДН и ДН №15 и №17 исп-3

№ маш	Аmax	A1	a	B	b	D	H	h
15	2401	1506	715	2537	975	1500	2328	1400
17	2463	1540	743	2857	1105	1700	2648	1600
№ маш	С	E	L1	L2	t1	t2	T1	T2
15	750	560	674	230	165	160	825	640
17	850	632	746	228	184	175	920	700

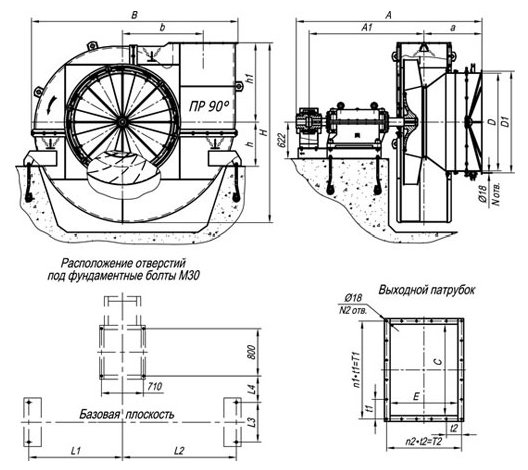

Габаритные и присоединительные размеры тягодутьевых машин типа ВДН и ДН №19-22 исп-3

№ машины	A	A1	a	B	b	D	D1	H	h	h1	C	E
19	2974	1870	924	3209	1235	1245	1325	2810	750	1230	950	707
21	3143	1943	980	3703	1365	1650	1720	3041	750	1340	1050	780
22	3180	1960	1000	4476	1650	1650	1720	3578	850	1464	1540	818
№ машины	L1	L2	L3	L4	t1	t2	T1	T2	N	N2	n1	n2
19	1437	1740	600	450	367,5	205	1070	820	16	16	4	4
21	1585	1926	670	448	225	172	1125	860	12	20	5	5
22	1850	2444	600	500	330	232,5	1650	930	12	18	5	4
