Крановые электродвигатели с фазным ротором

Крановые электродвигатели

Крановые электродвигатели используются для комплектации подъемно-транспортного и металлургического оборудования. Это основная силовая установка для оборудования, которому приходится работать в тяжелых условиях повышенной вибрации и многочисленных переключений.

С этой точки зрения хорошо проявляют себя крановые электродвигатели с фазным ротором, которые могут работать в разных режимах в любых климатических условиях. На данный момент асинхронные крановые электродвигатели серий МТН,МТФ наиболее востребованы в связи со следующими преимуществами:

Возможность использования низкого пускового тока
Высокий стартовый крутящий момент
Плавный разгон двигателя
Наличие разных режимов работы

Современные крановые электродвигатели изготавливаются из стойких термоизоляционных материалов, защищены от пыли и создают минимум шума во время работы. Они обеспечивают бесперебойную работу подъемно-транспортного оборудования в любых климатических условиях.

Компания «Регионэлектросбыт» предлагает недорого купить крановые электродвигатели серий MTH, MTF. Электродвигатели подходят для комплектации башенных, козловых, портальных и других видов подъемных кранов.

Наши преимущества

Компания «Регионэлектросбыт» предлагает широкий ассортимент промышленного оборудования и следующие преимущества:

Опыт и надежность: мы давно работаем на российском рынке и официально представляем продукцию компаний ООО НПО «Технохим» и ООО «Гидросервис».
Широкая география поставок: мы готовы предоставить оборудование заказчикам из России, Казахстана, Беларуси.
Комфортное обслуживание: офис и склад нашей компании находятся в одном месте, также вы можете ознакомиться с нашим ассортиментом на сайте.
Свободное сотрудничество: «Регионэлектросбыт» предоставляет свои услуги частным и коммерческим клиентам.
Выгодные условия: при заказе от 25 000 рублей мы готовы доставить партию товара бесплатно.
Персональный подход: наши сотрудники выслушают пожелания клиента и обеспечат его необходимым оборудованием на самых выгодных условиях.

Асинхронные электродвигатели можно разделить на две группы:

Электродвигатели с фазным ротором
Электродвигатели с короткозамкнутым ротором

Конструкция электродвигателей с фазным ротором

Статор электродвигателей МТН и MTF выполнен совершенно одинаково, фазный ротор отличается от короткозамкнутого ротора тем, что он, как и статор имеет фазные обмотки. Обмотки соединены обычно по схеме «звезда», а концы их выведены на металлические контактные кольца, к которым с помощью графитовых контактов (щёток), подводится электрическое напряжение. В цепи питания обмоток ротора включают реостат, регулирующий пусковой момент.

Применение крановых электродвигателей

Асинхронные крановые электродвигатели переменного тока предназначены для работы в тяжёлом режиме многократных пусков-остановок-реверсов, с регулированием частоты вращения ротора в условиях сильной тряски и вибраций. Крановые электродвигатели с фазным ротором работают так же в металлургических цехах при температуре окружающей среды до 700 ºC, в атмосфере высокой загазованности и парообразования.

Электродвигатели с фазным ротором работают на портальных, мостовых, башенных, козловых кранах и внутрицеховых тельферных системах в тяжёлом и весьма тяжёлом режимах. В качестве крановых электродвигателей используют асинхронные двигатели с фазным ротором марок МТФ (MTF) и МТН, где буквы «Ф» и «Н» обозначают класс нагревостойкости.

Характеристики двигателей

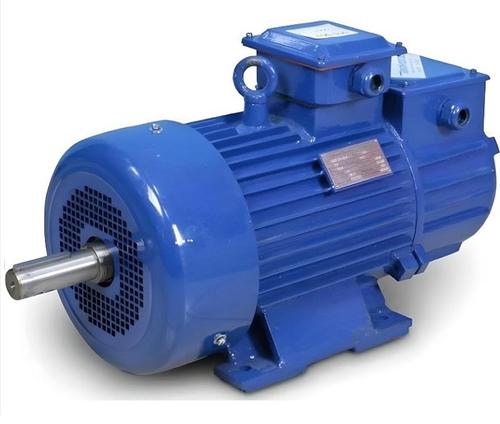

Электродвигатели MTF имеет следующие характеристики:

MTF-011-6

Мощность – 1,4 кВт
Число оборотов – 885 об/мин
Напряжение питания. Промышленная сеть 220/380 с частотой 50-60Гц
КПД – 61,5 %
Степень защиты – IP54

MTF-012-6

Мощность - 2,2 кВт
Число оборотов 890 об/мин
Напряжение питания промышленная сеть 220/380 с частотой 50-60 Гц
КПД – 64 %
Степень защиты IP54

Концы фазовых обмоток выведены в контактную коробку и могут быть соединены по схеме «треугольник» или «звезда». Оптимальным режимом работы электродвигателя с фазным ротором является многократный старт-стопный режим с продолжительностью включения 40 %. Крановый электродвигатель при установке на рабочее место должен быть тщательно заземлён.

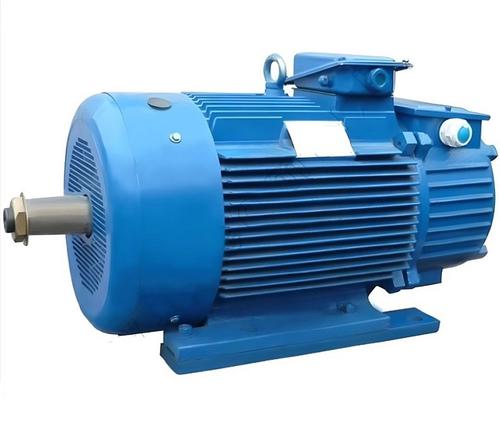

Крановые асинхронные электродвигатели МТН используются в агрегатах, работающих в режимах с частыми пусками и торможениями, а так же в многократно-кратковременных режимах – прямой ход-реверс. Эти двигатели успешно применяются в грузоподъёмных и грузоперемещаюших механизмах.

Технические характеристики двигателя

Мощность – 5,0 кВт
Число оборотов – 935 об/мин
Напряжение питания - промышленная сеть с напряжением 220, 380, 440, 660 Vи частотой 50-60 Гц
Степень защиты IP54

Крановые электродвигатели MTF и МТН имеют различные конструктивные модификации и могут работать в любых климатических условиях. Основной несущий элемент двигателя – это корпус, изготовленный из прочного чугуна и имеющий горизонтальные рёбра увеличивающие площадь охлаждения. Подшипниковые щиты сварены из стали, а контактная коробка расположена в верхней части корпуса, что позволяет производить подключение электропитания с любой стороны электродвигателя. Крыльчатка внутреннего вентилятора выполнена из алюминиевого сплава.
