Сточно-массные насосы СМ, СД

Габаритно-присоединительные размеры Технические характеристики

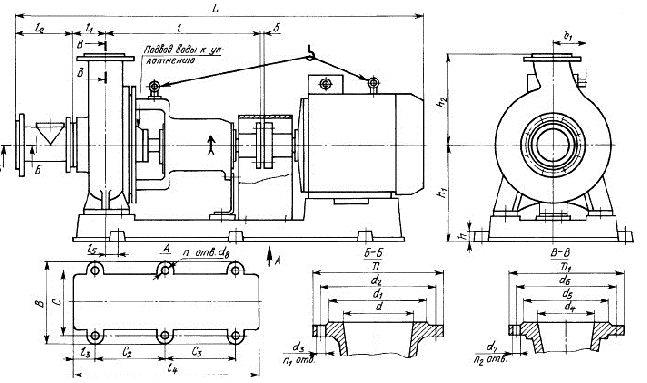

насосы см габаритные размеры

Типоразмер агрегата Максимальный размер неабразивных, взвешенных частиц в перекачиваемой жидкости, мм. Размер проходного сечения рабочего колеса, мм

СМ 80-50-200/2

20

30

СМ 80-50-200/4

20

30

СМ 100-65-200/2

30

40

СМ 100-65-200/4

30

40

СМ 100-65-250/4

22

32

СМ 125-80-315/4

35

45

СМ 150-125-315/4

58

68

СМ 150-125-315/6

58

68

Габаритные и присоединительные размеры агрегатов в миллиметрах

Типоразмер агрегата Марка эл.двигателя L L1 L2 L3 L4 L5 L6 L7 L0 B B1 B2 H H1 H2 d n
СМ80-50-200/2 АИР160М2 1180 190 77 455 8 70 430 350 1000 290 312 270 490 210 120 22 6
СМ80-50-200/4 4АМА100L4 930 190 77 455 16 80 330 300 810 290 250 192 490 210 120 18 6
СМ100-65-200/2 4АН180S2 1130 195 80 465 6 75 450 350 1015 310 330 280 565 225 160 22 6
СМ100-65-200/4 АИР112М4 985 195 80 465 9 80 300 380 850 310 330 260 525 225 120 18 6
СМ100-65-250/4 АИРМ132S4 1020 195 90 465 0 70 400 320 915 345 320 240 540 270 110 18 6
СМ125-80-315/4 АИР180S4 1220 220 105 476 0 90 410 400 1070 410 405 320 705 315 165 22 6
СМ150-125-315/4 АИР200L4 1670 280 115 730 60 170 500 610 1460 520 500 465 785 365 140 22 6
СМ150-125-315/6 АИР160М6 1540 280 115 730 60 170 500 500 1310 520 500 465 785 365 140 22 6
Типоразмер агрегата Всасывающий патрубок Напорный патрубок Масса насоса, кг Масса агрегата, кг
Dв D1 D2 D3 d1 n1 Dн D4 D5 D6 d2 n2
СМ80-50-200/2 80 195 160 133 18 4 50 160 125 102 18 4 88 228
СМ80-50-200/4 151
СМ100-65-200/2 100 205 170 148 18 4 65 180 145 122 18 4 94 388
СМ100-65-200/4 168
СМ100-65-250/4 100 205 170 148 18 4 65 180 145 122 18 4 106 188
СМ125-80-315/4 125 245 210 184 18 8 80 195 160 133 18 4 154 370
СМ150-125-315/4 150 280 240 212 18 8 125 245 210 184 18 8 285 663
СМ150-125-315/6 505
