Электродвигатели MTKF

Габаритно-присоединительные размеры Технические характеристики

Габаритно-присоединительные размеры

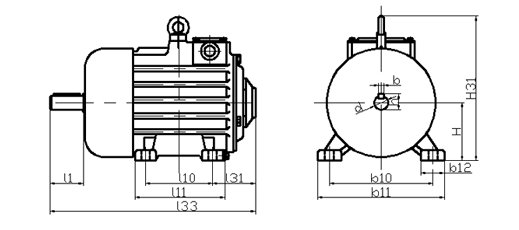

Монтажное исполнение IM 1001

Тип двигателя	l1	l10	l11	l20	l21	l31	l33	b10	b11	b12	H	H31	D24	d	b	h
ДМТКФ 011-6	60	140	188	10	5	70	407	140	188	50	112	320	230	28	8	31
ДМТКФ 012-6	60	159	210	10	5	70	442	159	210	50	112	320	230	28	8	31
ДМТКФ(Н) 111-6	80	190	240	14	5	140	713	220	290	60	132	342	330	35	10	38
ДМТКФ(Н) 112-6	80	235	285	14	5	135	574	220	290	60	132	342	330	35	10	38
МТКФ(Н) 311	110	260	320			155	637	280	350	75	180	444		50	14	53,5
МТКФ(Н) 312	110	320	380			170	712	280	350	75	180	444		50	14	53,5
АМТКФ(Н) 132 М6	110	203	300	20	5	89	536	216	270	55	132	350	350	42	12	45
АМТКФ(Н) 132 L6	110	203	300	20	5	89	576	216	270	55	132	350	350	42	12	45

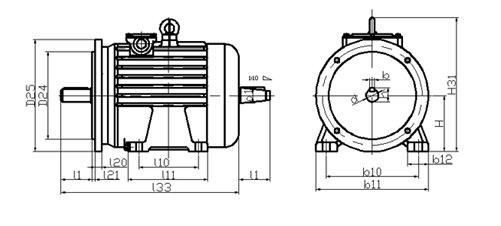

Монтажное исполнение IM 2008

Тип двигателя	l1	l10	l11	l20	l21	l31	l33	b10	b11	b12	H	H31	D24	D25	d	b	h
ДМТКФ 011-6	60	140	188	10	5	70	407	140	188	50	112	320	230	300	28	8	31
ДМТКФ 012-6	60	159	210	10	5	70	442	159	210	50	112	320	230	300	28	8	31
ДМТКФ(Н) 111-6	80	190	240	14	5	140	713	220	290	60	132	342	330	250	35	10	38
ДМТКФ(Н) 112-6	80	235	285	14	5	135	574	220	290	60	132	342	330	250	35	10	38
АМТКФ(Н) 132 М6	110	203	300	20	5	89	536	216	270	55	132	350	350	250	42	12	45
АМТКФ(Н) 132 L6	110	203	300	20	5	89	576	216	270	55	132	350	350	250	42	12	45
МТКФ(Н) 311	110	260	320			155	637	280	350	75	180	444			50	14	53,5
МТКФ(Н) 312	110	320	380			170	712	280	350	75	180	444			50	14	53,5
МТКФ(Н) 411	140	335	395			175	749	330	440	90	225	527			65	18	64,88
МТКФ(Н) 412	140	420	480			165	824	330	440	90	225	527			65	18	64,88
4МТКМ 200 L	140	305				133		318	400		200	500			65	16
4МТКМ 225 М	140	311				149		356	435		225	545			70	18
4МТКМ 225 L	140	356				149		356	435		225	545			70	18
МТКН 511	140	310				251		380	500		250	570			70	18
МТКН 512	140	390				271		380	500		250	570			70	18
